雷达流速仪的测量原理
2020-10-12

      由于水流在不同位置的流速变化较大,故在不同的位置均布多台流速仪,放置一台雷达水位计,供电采用市政供电或者太阳能供电,利用遥测终端机对数据进行汇总。

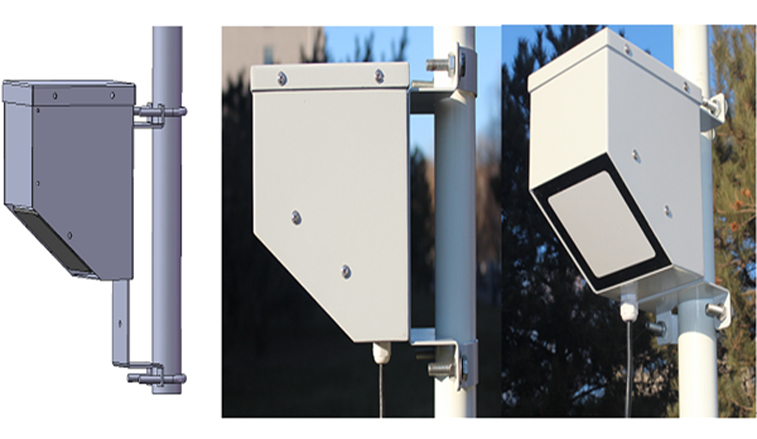

雷达流速仪:用于非接触测量水表面的流速。

雷达水位计:用于测量桥下河道的水位。

遥测终端机:读取5台雷达流速仪和1台水位的数据并且将这些数据进行汇总按照速度面积法计算过整个过流断面的面积。


      雷达流速仪的测量原理:雷达流速仪流速测量基于多普勒效应,探头斜向下发出一束雷达波,雷达波在照射到水体表面反射,由于多普勒效应,发出去和雷达波和接收到的雷达波会产生多普勒频移Δf, 多普勒频移Δf正比于流速。通过测量多普勒频移Δf即可测量出流体的流速。


      速度面积法原理:利用雷达流速仪测量流速V,利用雷达水位计测量水位H,预先在控制器设置的断面参数,控制器可以利用水位自动换算出过流面积S,流体的流量公式为:


      Q= V×S,其中V- - - -流速 S- - - -过流面积Q- - -瞬时流量。由于采用了速度面积法测流,其可以适用于任何形态的断面。
