兆洲科技为大家普及外夹式超声波流量计的安装
2021-06-15

       超声波流量计厂家给大家普及一下外夹式超声波流量计的安装过程,总结了外夹式超声波流量计安装过程的三步走,以便于操作时遇到不必要的麻烦,首先查看一下所需要的配件数量:超声波流量计主机、常温外夹式传感器、管扎、耦合剂、后背板、墙壁固定螺丝。


三步走第一部分:设置主机参数(按照现场管道实际情况)

       1、通电开机后,按M10键,输入要测量的管道外直径和壁厚,按Enter键。然后按<(退格键)返回,按向下键到选择材质:选择合适的材质。

       2、按M11,下翻选择衬材,按Enter键;选择0,无衬里(本次演示管材无衬里,同时还有多种其他衬材可供客户依据实际情况选择)

       3、按M12,选择流体类型,设置水温;

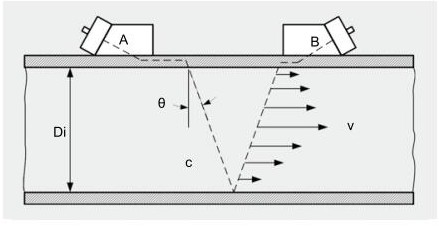

       4、按M13,向下翻分别选择传感器类型和安装方式,按Enter键,选择V(本次演示安装方式为V型,一般情况下 DN50-DN300选择V法安装,DN25-DN50和DN300以上选择Z法);

       5、按M14,显示传感器安装间距为***mm,此尺寸是在输入管道参数后由主机自动给出的,安装传感器时以此间距为准。

三步走第二部分:安装传感器

       1、按照主机给出的距离间距,用水平尺和油性笔在管道侧面用直尺标注好间距

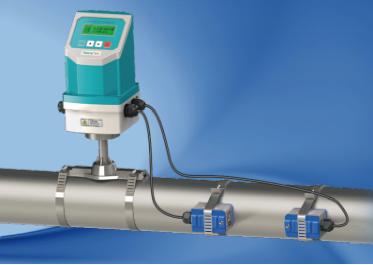

       2、取出其中一只传感器,涂上耦合剂,按照水流方向将传感器用管扎固定好

       3、同理,按照画好的间距将另一只传感器固定好,然后微调,确保两个传感器在同一直线上,最后拧紧管扎。


三步走第三部分:接线及检验是否安装正确

       1、断电后,将上下游传感器接线端接入主机,按顺序穿过主机箱锁头,按标识接好线。

       2、通电开机检验参数是否符合要求,按M04,显示主机所检测到的上下游的信号强度和信号质量,声速比,正常工作情况下,信号强度、信号质量≥75,声速比: 97%-103% 即表示安装正确。此后返回M00查看累计流量,M01查看流量、流速。

最后总结:

       1、设置主机参数(按照现场管道实际情况)

       2、安装传感器

       3、接线及检验安装是否正确。

       以上就是超声波流量计厂家为大家介绍的外夹式超声波流量计的安装,按照以上3步走的方式,仔细认真操作,安装成功后请回到M01窗口就可以正常观测流速和流量了;第一次使用过后,以后再次使用就熟练了。
