超声换能器的设计及工作原理
2020-04-24

超声波换能器的设计

       超音波塑料焊接机工作时,加工塑料工件需要的是高频率的纵向振动,使得工件的上下模上下高频振动熔化焊接层,得到焊接效果。因此选择换能器的种类,是纵向复合式换能器,结构简单。首尾两块是金属盖板;中间是压电陶瓷晶堆,一般是纵向极化的带圆孔片或圆管,也可以是径向极化的圆管;一根应力螺杆将这3 部分紧紧压牢。

1、高强度应力杆;2、绝缘圈;3、陶瓷片;4、后盖板;5、引线;6、前盖板

超声换能器系统的设计

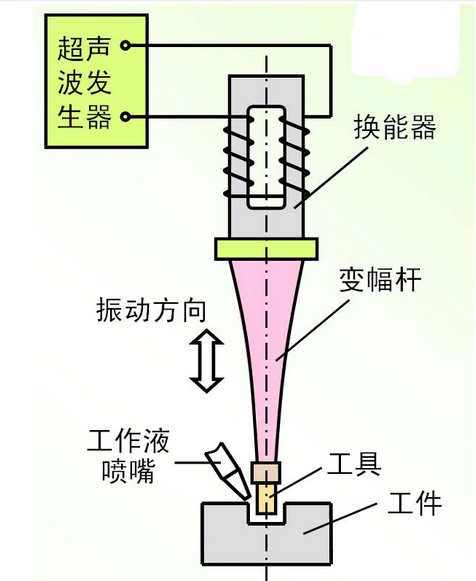

       超声波塑料焊接机换能系统的设计,主要包括超声换能器、超声波变幅杆和焊头3 个部分。超声换能器主要是由前、后盖板和夹在前后盖板中间的陶瓷晶堆组成,换能器的3 部分是由螺钉联接在一起的。超声波换能器和超声波变幅杆之间以及变幅杆与焊头之间,都是靠双头螺柱联接在一起的。超声塑料焊接机中把这样联接在一起的换能器、变幅杆和超声波焊头组成的系统,叫做振动系统。整个振动系统,是在变幅杆的变截面处通过法兰的嵌合作用固联在机架上的。




超声波换能器工作原理

       超声波传感器是利用超声波的特性研制而成 的传感器。超声波是一种振动频 率高于声波的机械波,由换能晶片在电压的激励下发生振动产生的,它具有频率高、波长短、绕射现象小,特别是方向性好、能够 成为射线而定向传播等特点。
